产品简介
Product Brief

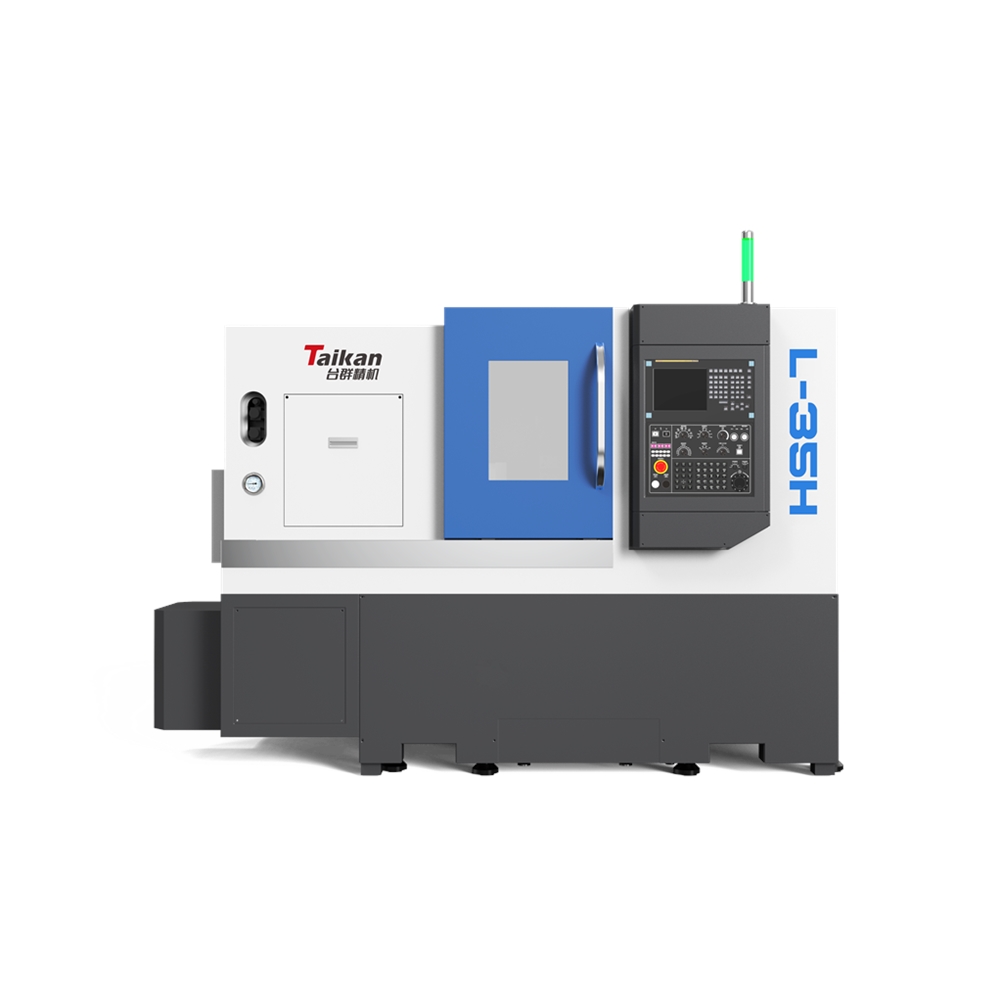

mg冰球突破精机L-35H型数控卧式车床是双坐标两轴联动、半闭环数控机床。。本机床机、电、液一体式结构，，，，接纳全关闭防护罩，，，，拉门向左开，，，，旋转使用台位于右端牢靠防护罩上，，，，操作利便。。各伺服进给轴均接纳高速静音滚珠丝杠，，，，弹性联轴器直接毗连，，，，移动速率快、噪声低、定位精度和重复定位精度高；；；；；；伺服电机内装绝对值编码器，，，，无累计误差，，，，无需影象、无需找参考点、切断电源后位置信息不会丧失。。本机床功效强，，，，精度高，，，，结构合理，，，，造型雅观，，，，易于操作，，，，维修利便。。
产品特征
Product characteristics
特点：
整 体：机床为机、电、液一体式结构，，，，30°整体斜床身，，，，具有结构紧凑、刚性高、排屑流通、操作利便等优点；；；；；；导轨型式为转动导轨，，，，驱动部件接纳高速静音滚珠丝杠，，，，具有速率快、发热少、定位精度高的优点；；；；；；机床为全关闭式防护，，，，自动排屑、自动润滑、自动冷却。；；；；；；〈蠹均接纳优质树脂砂造型、高强度铸铁质料铸造而成，，，，使机床获得高刚性和稳固的精度。。
主 轴：本机床主传动系统接纳高性能伺服电机驱动，，，，通过皮带发动主轴转动，，，，主轴转速规模0-6000r/min。。主轴前支持接纳了三联高精度角接触球轴承，，，，后支持接纳两联高精度角接触球轴承，，，，知足轴向、径向切削力的承载要求，，，，高转速要求。。
刀 塔：本机床接纳伺服刀台塔，，，，换刀速率快，，，，可靠性高。。
尾 架：（选配）接纳液压式尾架，，，，活顶尖结构，，，，精度高，，，，刚性高，，，，性能可靠。。
驱 动：纵、横向驱动接纳了FANUC高性能伺服电机，，，，定位精度高，，，，行动无邪可靠。。
系 统：配备高性能FANUC 0i-TF PLUS（5）数控系统，，，，βi系列高性能交流主轴电机和伺服电机，，，，包管了机床控制的稳固性，，，，也包管了用户要求的数控加工功效和辅助功效。。加工工件
Machining workpiece
加工视频
Processing video
产品参数
Product parameters
| 机型 | 项目 | L-35H |
| 加工规模 | 床身上最大回转直径(mm) | φ520 |
| 最大加工直径(mm) | φ350 | |
| 最大加工长度(mm) | 500 | |
| 最大棒料直径(mm) | φ51 | |
| 行程 | X轴行程(mm) | 190 |
| Y轴行程(mm) | ||
| Z轴行程(mm) | 530 | |
| Z2轴行程(mm) | ||
| 主轴 | 输出功率(kw) | 7.5/11KW |
| 主轴头形式 | A2-6 | |
| 主轴最高转速(rpm) | 4000 | |
| 卡盘油缸 | 8寸 | |
| 刀架 | 刀塔形式 | 伺服刀塔 |
| 刀具容量（Sec) | 12 | |
| 外圆刀具尺寸(mm) | 25×25 | |
| 最大镗刀直径(mm) | φ40 | |
| 尾架 | 尾架形式 | 液压尾架(选配) |
| 控制系统 | NC形式 | FANUC 0I TF(5) |
| 排屑形式 | 自动后排 |
